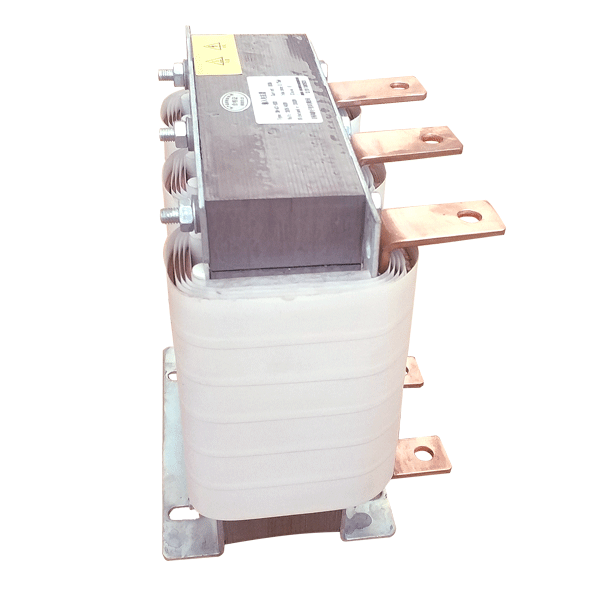

三相輸出電抗器-1%（標準）

產品特點：

電抗器可以根據客戶使用頻率的高低合理選取磁性材料（硅鋼片，鐵氧體，非晶鐵心，磁粉芯）;采用箔式繞組結構,采用的F級以上的復合絕緣材料。

電氣性能及標準：

1.額定工作電壓：AC380V～480V；額定工作頻率：50HZ；

2.額定工作電流：5A--1600A

3.防護等級：IP00

4.工頻耐壓：鐵芯-繞組 3000V AC/50Hz/5mA/60s無飛弧擊穿放電現象（工廠測試）；

5.絕緣電阻：鐵芯-繞組 1000V DC 大于100MΩ；

6.溫升限值：鐵芯≤80K（溫度計法），線圈溫升≤95K（直流電阻法）；

7.工作噪音：小于55dB（與電抗器水平距離點1米處）；

8.產品執行標準：GB10229-88《電抗器》(IEC289-1987)；JB9644-1999《半導體電氣傳動用電抗器》；JB5346-1998 《串聯電抗器標準》。

使用條件：

1.海拔高度≤1000米；

2.運行環境溫度-25℃～+40℃，相對濕度≤85%；

3.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備；

4.無劇烈震動和強烈顛簸的地方；有防雨設備的地方；

5.在無危險的環境中，且環境中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方。

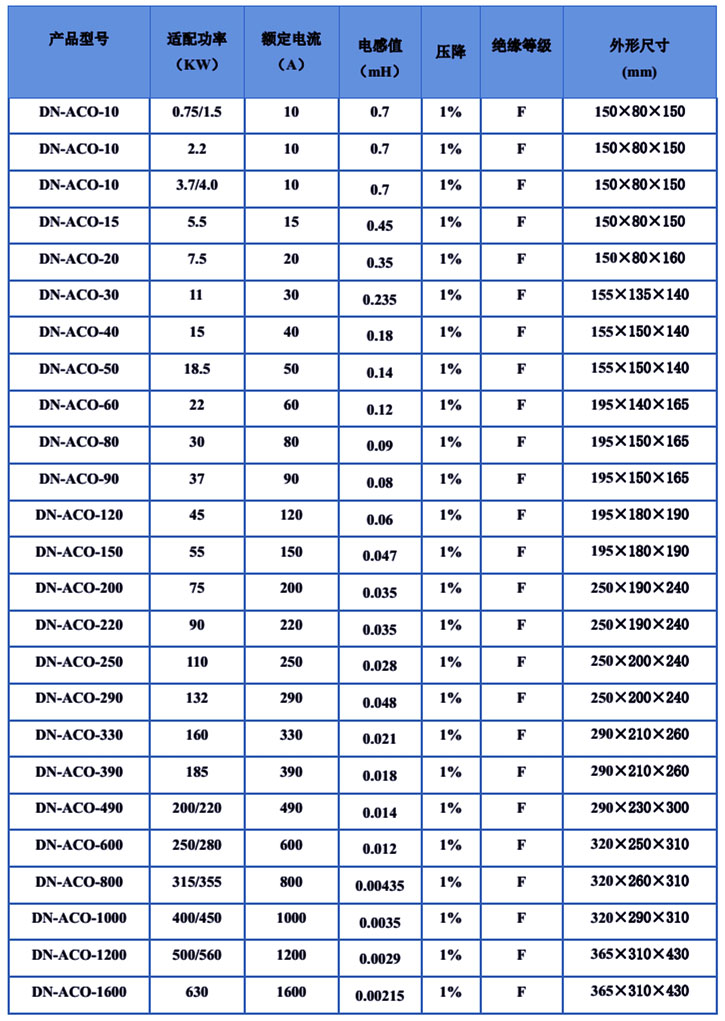

選型表：
